[아두이노] 미니로봇을 제작해보자

MINI 로봇의 부품은 3D프린팅하여 제작하였습니다.



먼저 제작할 모습을 디자인한 후 부품 별로 다시 분해하여 3D프린팅을 합니다.

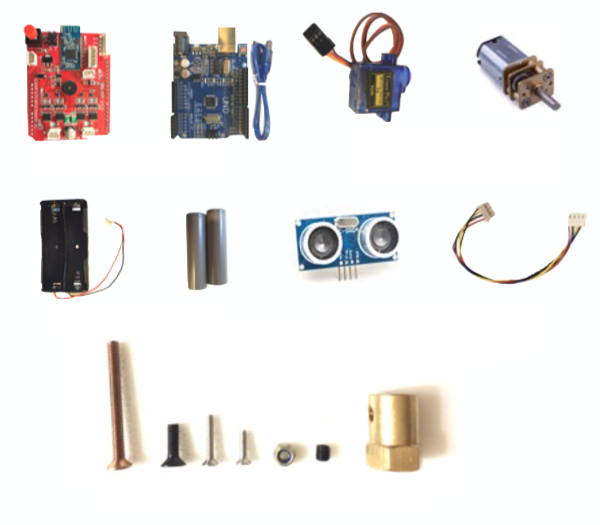

하드웨어 부품 List



위의 이미지는 하드웨어 부품 목록입니다.



• EMP Motor Sheld 1ea
• Ardunio 1ea
• ServeMotor 1ea
• DC Moter 2ea
• Battery Holder 1ea
• Battery (18650 / 3.7V) 2ea
• Ultrasonic Sensor & Cable 1ea
• Bolt & Nut





조립 순서

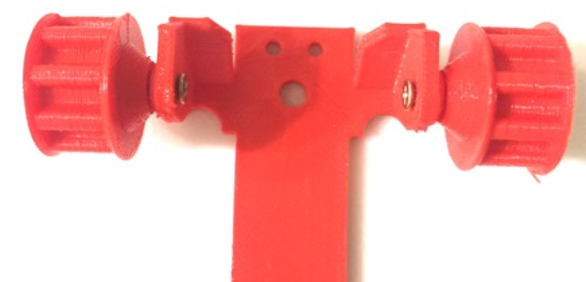

앞바퀴 2개를 몸통에 위 그림과 같이 조립을 해줍니다. 이 때 너무 꽉 조이면 바퀴가 움직이지 않기에 움직일 수 있을 정도로 조여줍니다.

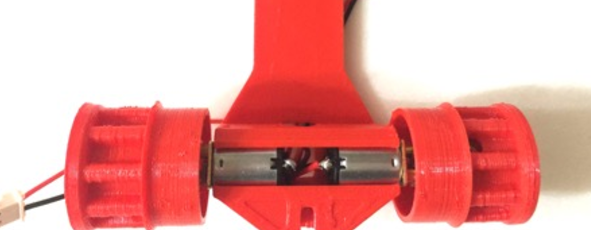

뒷바퀴에 모터를 넣은 후 나사로 조여줍니다.

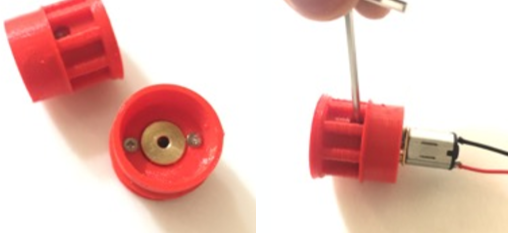

뒷바퀴 2개를 모터에 집어넣은 후 선을 밖으로 빼줍니다.





바퀴 연결하는 선을 앞바퀴가 뒷바퀴를 감아 이어줍니다.

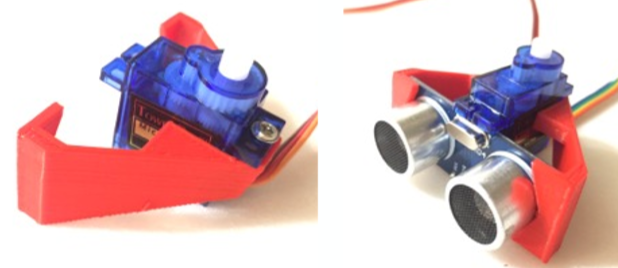

Servo Moter와 Ultra Sensor를 머리부분에 넣은 후 나사로 조여 조립합니다.

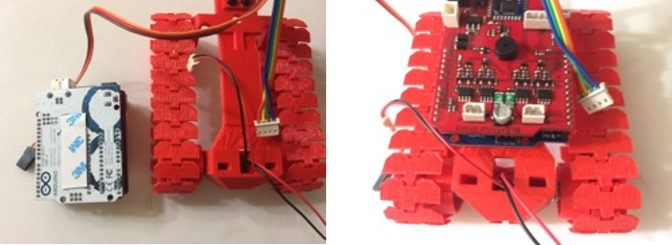

머리부분을 장착한 후 위에 차례대로 Ardunio, Sheld를 장착합니다. 그리고 뒷부분엔 건전지를 장착합니다.

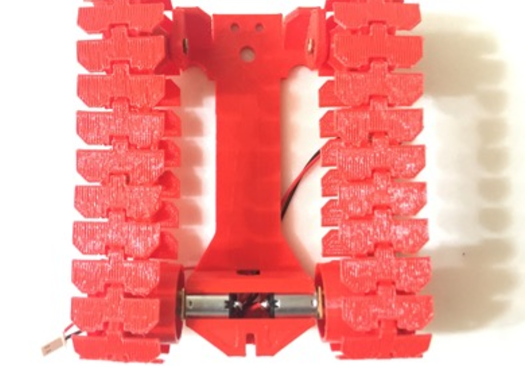

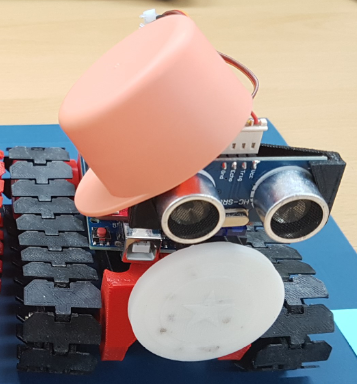

차례대로 장착을 하게 되면 아래그림과 같은 로봇이 제작됩니다.





MINI로봇은 핸드폰에 블루투스를 연결하여 작동시키는 원리입니다.

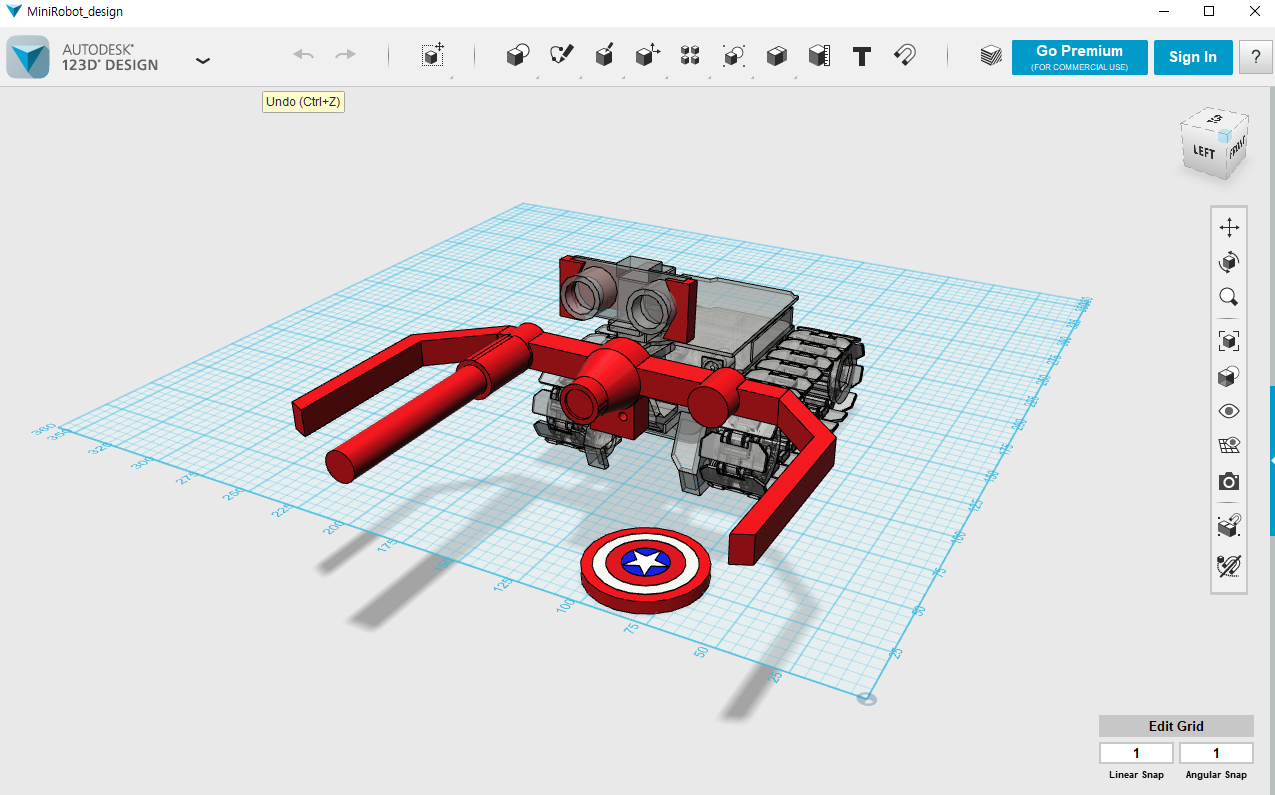

디자인은 Autodesk의 123D_Design 프로그램을 이용하였으며, 아두이노에 모터와 울트라센서, 스테퍼 모터를 이용하여 개발하였고 수동 작동과 자동 작동모드가 있습니다.

자동 작동은 울트라 센서에 거리에 따라 멈추고 움직이며, 스태퍼 모터로 머리부분을 움직이여 방향을 전환합니다.



https://github.com/rile1036/Arduino_MINIRobot

rile1036/Arduino_MINIRobot

위의 주소에 아두이노 파일과 123D_Design 파일을 확인할 수 있습니다.
